Как мы оптимизируем ваше решение по гидроизоляции подземных сооружений, сделав его в 10 раз экологичнее?
Доказанная эффективность — протестировано в лабораториях, подтверждено на реальных проектах и создано для того, чтобы выдерживать самые суровые северные условия.
3-КОМПОНЕНТНОЕ РЕШЕНИЕ
для контроля и гидроизоляции протекающих усадочных трещин!
WPM® Водоотталкивающий материал, вызывающий трещины
Для контроля и гидроизоляции трещин усадки бетона
Водонепроницаемый листовой металл WPM®
Для гидроизоляции строительных швов до 2,4 бар положительного давления
Кристаллическая примесь
Придает бетону способность «самозалечиваться» при трещинах до 0,4 мм.
ИНТЕГРАЛЬНОЕ, Т. е. БЕЛОЕ РЕШЕНИЕ ДЛЯ ГИДРОИЗОЛЯЦИИ РЕЗЕРВУАРОВ
помогает вам
СОХРАНИТЕ ОКРУЖАЮЩУЮ СРЕДУ
- Вы будете использовать в 10 раз меньше водоотталкивающего материала.
- Чтобы быть экологически чистыми, мы убрали упаковку с продуктов.
СЭКОНОМЬТЕ ВРЕМЯ
- По сравнению с традиционной гидроизоляцией, установка белой танковой гидроизоляции происходит до 20 раз быстрее.
- Решение будет действовать столько же, сколько и строительство.
СОХРАНИТЬ РЕСУРС
- Вы экономите на трудозатратах, потому что установку может выполнить любой бетонщик.
- Установка не требует дополнительного оборудования или специальных технологий.
ДО 10 РАЗ УСТОЙЧИВЕЕ?
Сравнение расхода материалов для гидроизоляционных решений по м²
Гидроизоляция черного резервуара
Использованные материалы:
- 2 слоя 3 мм материала SBS (плита перекрытия)
- Металлические листовые водоотводы WPM®
- Праймер
- 2 слоя 3 мм материала SBS (стена)
Вес НЕТТО: 9,8 кг/м²
Мембранная гидроизоляция
Использованные материалы:
- WFP Pre-Tec
- Гидроизоляционные шпонки из листового металла WPM®
- Праймер
- Köster KSK
Вес НЕТТО: 2,1 кг/м²
Интегральная, т.е. белая, гидроизоляция резервуара
Использованные материалы:
- Кристаллическая примесь 3кг/м³
- Гидроизоляционные шпонки из листового металла WPM®
- WPM® Гидроизоляционные материалы, вызывающие трещины
Вес НЕТТО: 1,05 кг/м² - Кристаллическая добавка 1кг/м³
- Гидроизоляционные шпонки из листового металла WPM®
-
WPM® Гидроизоляционные материалы, вызывающие трещины
Вес НЕТТО: 0,48 кг/м²
NET weight: 0.48kg/m²
3D Автоматический Калькулятор Трещинообразователя
Чтобы облегчить жизнь нашим клиентам, мы создали решение 3D Automatic Crack Inducer Calculator, которое вычисляет количество всех профилей строительных швов WPM®. Просто добавьте высоту, длину и ширину. Калькулятор интерактивен и может просматриваться на 360 градусов под любым углом.
Кроме того, мы работаем над калькулятором следующего поколения, который позволит нам добавлять план всей бетонной конструкции с проходками труб и кабелей.
3D АВТОМАТИЧЕСКИЙ КАЛЬКУЛЯТОР ТРЕЩИНООБРАЗОВАТЕЛЯ
ПОДРОБНЕЕ О МАТЕРИАЛАХ
используется в системе гидроизоляции «белый резервуар»
Водоотталкивающий состав WPM®, вызывающий трещины
В 2008 году мы начали использовать кристаллическую добавку в надежде решить наши проблемы с усадочными трещинами, поскольку она может срастаться до трещин размером 0,4 мм. Когда инженеры рассчитали трещины размером 0,2–0,3 мм на 1 м железобетонной конструкции в строительном проекте, это показалось идеальным решением.
Когда мы поняли, что некоторые трещины раскрываются более чем на 0,4 мм и что кристаллическая добавка не может срастить их вместе, мы разработали решение для контроля усадки железобетонных конструкций, чтобы трещины, образующиеся в результате усадки, были немедленно водонепроницаемы в желаемом месте. Мы добавили к профилю форму шпоночного паза, чтобы сделать соединение более прочным, чтобы его можно было использовать в несущих конструкциях.
Кроме того, поскольку кристаллическая добавка не может сращивать динамические трещины, которые открываются и закрываются, гидроизоляционная прокладка WPM® CRACK INDUCING допускает такое движение, делая динамические трещины водонепроницаемыми.
Водонепроницаемая мембрана из листового металла WPM®
Профили WPM® METAL SHEET WATERSTOP, то есть гидрошпонки, предназначены для гидроизоляции строительных швов. По сравнению с альтернативными решениями, металлический лист более надежен и долговечен. Мы добавили полимерное покрытие, чтобы сделать соединения бетона и металлического листа более прочными и надежными.
Водонепроницаемые уплотнители WPM® выдерживают избыточное давление воды до 2,4 бар.
Кристаллическая гидроизоляционная добавка
Кристаллическая добавка придает бетону способность «самозалечиваться». При попадании воды в трещину добавка способна закрыть статические трещины в бетоне с шириной раскрытия менее 0,4 мм.
Когда трещина находится под постоянной динамической нагрузкой, т. е. постоянно движется, добавка не может залечить усадочные трещины. В этом случае нам нужно решение, которое позволит бетонному блоку двигаться и гидроизолировать трещины, которые образовались в результате движения. Для этого мы изготовили гидроизоляционную прокладку WPM® Crack Inducing.
Кристаллическая добавка упакована в растворимый пакет, что упрощает процесс смешивания и исключает отходы!
ПОШАГОВЫЙ ПРОЦЕСС ГИДРОИЗОЛЯЦИИ
в интегральной, т.е. «белой емкости» системе гидроизоляции
1.
Водоотталкивающий состав WPM®, вызывающий трещины

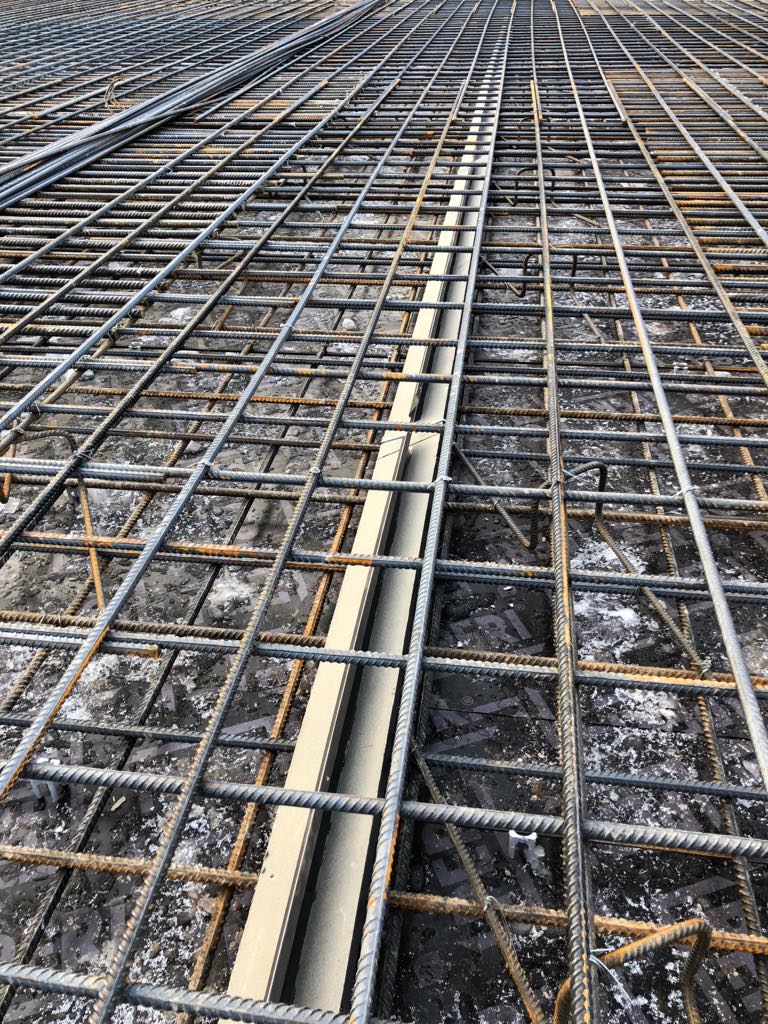

Профили для гидроизоляции трещин WPM® добавляются в бетонную конструкцию для контроля усадочных трещин.
Используя наш план 3D-калькулятора автоматического образования трещин, установка профиля становится проще, чем когда-либо, поскольку он показывает точное место установки профиля с точностью до сантиметра.
2.
Листовой металл WPM® Waterstop
Профили рабочих швов добавляются непосредственно перед процессом заливки для предотвращения просачивания воды из рабочих швов.
Используя наш план 3D-калькулятора автоматического образования трещин, установка профиля стала проще, чем когда-либо.
3.
Кристаллическая добавка к бетонной смеси
Кристаллическая добавка смешивается с бетоном на бетонном заводе. Мы используем кристаллическую добавку в растворимых мешках, чтобы ее можно было легко и без отходов вводить в смесь.
4.
Бетонное литье
Бетон, смешанный с кристаллической добавкой, заполняется порами после установки всех профилей рабочих швов и профилей, вызывающих трещины.
5.
После заливки бетонная конструкция становится водонепроницаемой!
Нет необходимости добавлять дополнительную мембрану к внешнему слою конструкции, если только подземная часть не используется в качестве жилого помещения.
Если в бетоне появятся трещины, кристаллическая примесь срастет их (трещины до 0,4 мм).
ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ
мы используем для гидроизоляции всех дополнительных необходимых компонентов
KRASO - Проходы труб
Трубные проходки и уплотнительные элементы Kraso облегчают прокладку труб и кабелей через бетонные стены без просачивания воды.
Bekina BeSealed® -
Вилки и кольца
Гидрофильные заглушки и кольца BeSealed позволяют нам гидроизолировать трещины в бетоне вокруг распорок опалубки и сами распорки опалубки.
Система инъекций WFP
При использовании в качестве резервного дополнения к гидроизоляционным швам для строительных работ позволяет производить инъекцию раствора для закрытия всех отверстий в строительных швах и предотвращения просачивания воды в случае его возникновения.
При заливке стен высотой 10 м и более без использования гидроизоляционного материала WPM® Crack Inducing Waterstop появление усадочных трещин гарантировано!
По нашему опыту с 2008 года мы видели бесчисленное количество раз одну и ту же проблему!
Усадочные трещины появляются в основном через каждые 4-5 м.
При использовании гидроизоляционного материала WPM® Crack Inducing Waterstop с расчетным расстоянием мы можем решить проблему усадочных трещин!
Поскольку мы увидели, что трещины от усадки появляются в основном через каждые 4-5 м, мы решили попробовать различные индукторы трещин, представленные на рынке. Вскоре выяснились некоторые из их недостатков, и мы решили сделать собственную гидроизоляцию индуктора трещин без недостатков.
На рисунке мы видим, как на стене длиной 20 м мы используем три гидроизоляционных мембраны WPM® Crack Inducing Waterstops на расстоянии 5 м друг от друга для контроля и направления усадочных трещин, одновременно обеспечивая их гидроизоляцию.
Результат применения гидроизоляции WPM® Crack Inducing Waterstop — контролируемые и водонепроницаемые усадочные трещины.
Ниже приведено сравнение цен при использовании классического метода гидроизоляции, т. е. метода «черного резервуара», и комплексного метода гидроизоляции, т. е. метода «белого резервуара», на одном и том же подземном сооружении:
| С текущими ценами (Эстония) | Гидроизоляция битумной мембраной (метод черного резервуара) | Гидроизоляция с кристаллической добавкой и гидрошпонками WPM® (метод «белого резервуара») |
| Плита фундамента | 3200m2 x 35€ = 112 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| Стены | 1700m2 x 22€ = 37 400€ | 425m3 x 3kg = 1275kg x 6.90€ = 8 797.5€ |
| Промежуточный потолок (-1) | 3200m2 x 20€ = 64 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| Промежуточный потолок (0) | 3200m2 x 20€ = 64 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| Водоотталкивающий состав WPM®, вызывающий трещины | - | 660m x 51.50€ = 33 990€ |
| Гидроизоляционные прокладки WPM® | 500m x 10€ = 5000€ | 500m x 10€ = 5000€ |
| Укрепление | 1000m x 10€ = 10 000€ | 1000m x 10€ = 10 000€ |
| СУММА | 292 400€ | 119 887.5€ |
Экономьте на металле
Поскольку цены на сталь выросли, мы можем использовать WPM® Crack Inducing Waterstop для использования арматуры меньшего диаметра в конструкциях, где не требуется завышение размеров для контроля усадочных трещин.
ВЫБОР ПРОЕКТОВ
который использовал систему гидроизоляции «Белый танк»
Садама 4, Таллин, ANKUR
- 1 этаж под землей
AS Merko Ehitus Eesti
- Объем бетона 1200 м³
Марияс 2а, Рига
- 2 этажа под землей
Novira Capital SIA
- Объем бетона 3800 m³
Ярве 2, Таллинн, Ярве рван
- 2 этажа под землей
TTP AS
- Объем бетона 3490 m³
Тербатас 72, Рига
- 1 этаж под землей
YIT Latvija SIA
- Объем бетона 1169 m³
Экспорта 1А, Петерсала-Андрейсала, Рига
- 1 этаж под землей
PRO DEV SIA
- Объем бетона 1560 m³
Регати пст 3/4, 3/5, 3/6, 3/7, Пирита, Таллинн, Regati Homes (I этап)
- 1 этаж под землей
Liven AS
- Объем бетона 3000 м³
Рупниецибас 27, Рига
- 1 этаж под землей
Merks SIA
- Объем бетона 2540 m³
Палдиски шоссе 120, Пикалийва Каарая
- 1 этаж под землей
Bonava Eesti OÜ
- Объем бетона 3400 m³
Улица Тербатас 72, Рига, Латвия
Что в целом думает YIT Latvia о решении «Белого танка»?«Нам понравилось, что материалы было легко обрабатывать и устанавливать. Самое приятное, что не пришлось ничего склеивать и штукатурить, чистая и быстрая работа! Время выполнения заказа было меньше, чем мы привыкли раньше, что для нас было просто бонусом!»
Планирует ли YIT Latvija продолжить использование гидроизоляционного решения «White Tank» в сотрудничестве с Primostar SIA?
«Когда сможем, мы обязательно это сделаем! Решение быстрое и простое, а индукторы трещин гениальны для контроля усадочных трещин!»
ЧИТАЙТЕ БОЛЬШЕ ОБ ИСТОРИИ КЛИЕНТА
ЧТО ВЫ ПОЛУЧИТЕ
с нашим решением для гидроизоляции «белого танка»?
Полная
гидроизоляция
Вся бетонная структура действует как собственный водонепроницаемый барьер, так как раствор является частью самой структуры – мембраны не нужны.
Конструкции из бетона водонепроницаемы сразу после заливки. Вы получаете систему, которая сохраняет вашу постройку водонепроницаемой на протяжении всей ее жизни.
Быстрая установка и
Низкие затраты на труд
Система «Белый бак» может быть установлена до 20 раз быстрее, чем традиционные методы гидроизоляции.
Вы выполняете работу быстрее, значительно экономя на трудозатратах и времени.
Опыт, который спасает
Время и деньги
С более чем 20-летним практическим опытом мы знаем, что действительно работает на месте.
Вы получаете проверенные решения и экспертные рекомендации, которые помогают предотвратить проблемы до их появления.
Надежный партнер
На кого можно положиться
Примостар стабильно растет с 2000 года – сильный, стабильный и всегда на месте, когда это необходимо.
Вы получаете партнера, который сдерживает обещания и твердо поддерживает каждый проект.
