Hur vi optimerar din underjordiska vattentätningslösning upp till 10 gånger grönare?
Bevisad prestanda — testad i laboratorier, validerad på verkliga projekt och byggd för att klara de tuffaste nordiska förhållandena.
3 KOMPONENTLÖSNING
för att kontrollera och vattentäta läckande krympningssprickor!
WPM® Crack Inducing Waterstop
För att kontrollera och vattentäta betongsprickor orsakade av krympning
WPM® Metal sheet Waterstop
För att vattentäta byggfogar upp till 2,4 bar positivt
Kristallin blandning
Ger betong "självläkande" förmåga för sprickor upp till 0,4 mm.
INTEGRAL, D.V.S., "WHITE TANK" VATTENTÄTNINGSLÖSNING
hjälper dig
RÄDDA MILJÖN
- Du kommer att använda 10 gånger mindre vattentätningsmaterial.
- För att vara miljövänliga har vi tagit bort förpackningen från produkterna.
SPARA TID
- Jämfört med konventionell vattentätning är installationen av vit tankvattentätning upp till 20 gånger snabbare.
- Lösningen kommer att vara kvar så länge som byggnationen.
SPARA RESURS
- Du sparar på arbetskostnader eftersom installationen kan göras av vilken betongarbetare som helst.
- Installation kräver ingen extra utrustning eller speciell teknik.
UPP TILL 10X GRÖNARE?
Jämförelse av materialförbrukning för vattentätningslösningar per m²
Svart tank vattentätning
Använda material:
- 2 lager av 3 mm SBS-material (golvplatta)
- WPM® metal sheet waterstops
- Primer
- 2 lager av 3 mm SBS-material (vägg)
NETTO vikt: 9,8 kg/m²
Membranvattentätning
Använda material:
- WFP Pre-Tec
- WPM® metal sheet waterstops
- Primer
- Köster KSK
NETTO vikt: 2.1kg/m²
Integrerad dvs. Vit Tank Vattentätning
Använda material:
- Kristallin tillsats 3kg/m³
- WPM® metal sheet waterstops
- WPM® Crack Inducing Waterstops
NETTO vikt: 1.05kg/m² - Crystalline admixture 1kg/m³
- WPM® metal sheet waterstops
-
WPM® Crack Inducing Waterstops
NETTO vikt: 0,48 kg/m²

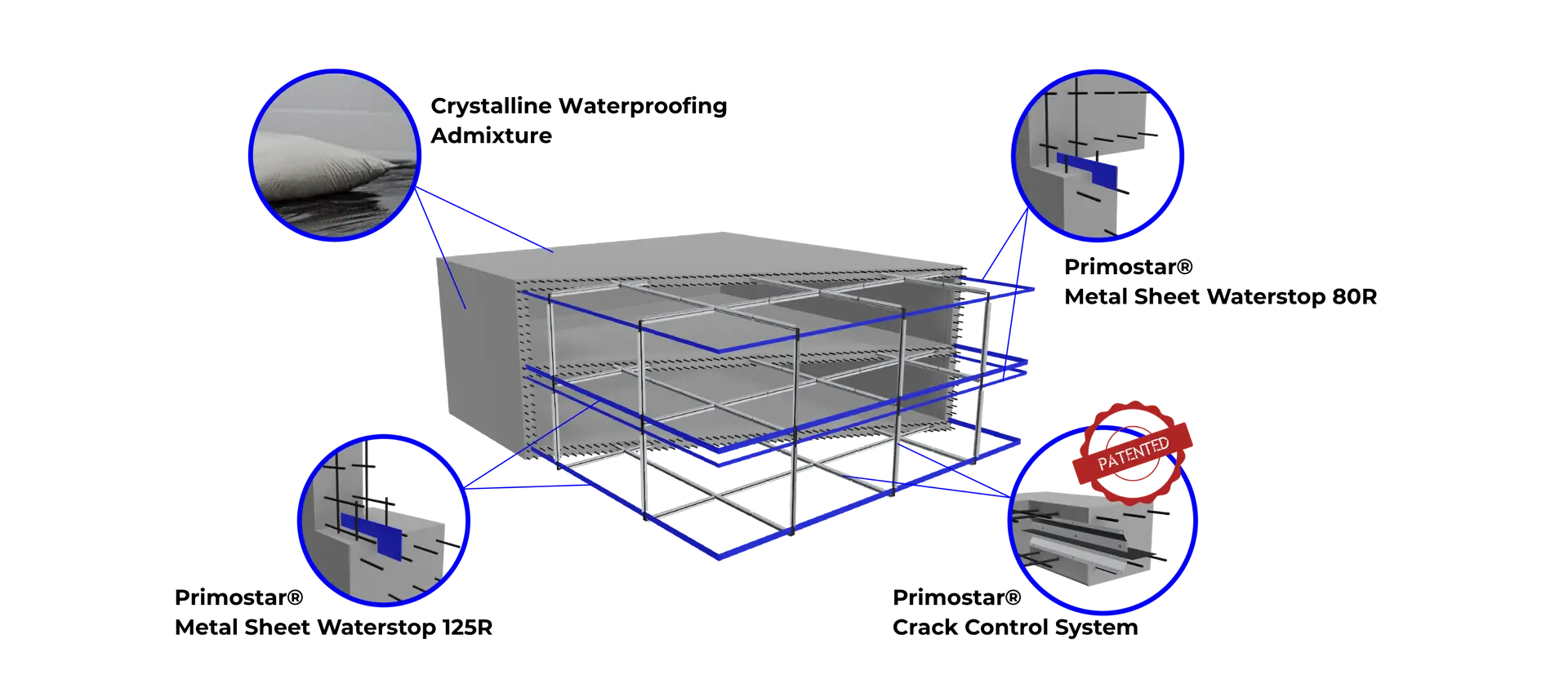

3D Automatic Crack Inducer Calculator
För att göra våra kunders liv enklare har vi skapat en 3D Automatisk Sprickinducerare Kalkylatorlösning, som beräknar mängden av alla WPM® byggfogsprofiler. Lägg bara till höjd, längd och bredd. Kalkylatorn är interaktiv och kan ses 360 grader från alla vinklar.
Dessutom arbetar vi på en nästa generations kalkylator så att vi kan lägga till hela betongstrukturplanen med rör- och kabelgenomföringar.
3D AUTOMATIC CRACK INDUCER CALCULATOR
MER OM MATERIALEN
används i "vit tank" vattentätningssystem
WPM® Crack Inducing Waterstop
År 2008 började vi använda kristallin tillsats i hopp om att lösa våra problem med krympningssprickor på grund av att den kan växa ihop till 0,4 mm sprickor. När ingenjörer beräknade 0,2 till 0,3 mm sprickor per 1 m av den armerade betongstrukturen i byggnadsdesignen verkade det som en perfekt lösning vid den tidpunkten.
När vi förstod att vissa sprickor öppnar sig mer än 0,4 mm och att kristallin tillsats inte kunde växa ihop dem, designade vi en lösning för att kontrollera krympningen av armerade betongkonstruktioner så att sprickorna som uppstår på grund av krympningen omedelbart blir vattentäta på önskad plats. Vi lade till en nyckelform till profilen för att göra fogans anslutning starkare så att den kan användas i bärande konstruktioner.
Dessutom, eftersom den kristallina tillsatsen inte kan växa ihop med dynamiska sprickor som öppnar och stänger sig, tillåter WPM® CRACK INDUCING vattenstoppet att den rörelsen sker, vilket gör dynamiska sprickor vattentäta.
WPM® Metal Sheet Waterstop
WPM® METALLPLÅT VATTENSTOPP-profiler, dvs. vattenstopp, är utformade för att göra byggnadsfogar vattentäta. Jämfört med alternativa lösningar är metallplåten mer pålitlig och hållbar. Vi har lagt till en polymerbeläggning för att göra anslutningarna mellan betong och metallplåt starkare och mer pålitliga.
WPM® Waterstops fungerar med upp till 2,4 bar av positivt vattentryck.
Kristallin vattentätande tillsats
Den kristallina tillsatsen ger betongen en "självläkande" förmåga. När vattnet tränger in i sprickan kan tillsatsen stänga de statiska sprickorna i betongen med en öppningsbredd på mindre än 0,4 mm.
När sprickan är under konstant dynamisk belastning, dvs. rör sig konstant, kan tillsatsen inte läka krympningssprickor. I det fallet behöver vi en lösning som gör det möjligt för betongblocket att röra sig och vattentäta de sprickor som rörelsen har orsakat. För det har vi gjort WPM® Crack Inducing waterstop.
Kristallin blandning är förpackad i en löslig påse, vilket gör blandningsprocessen enklare och utan avfall!
VATTENTÄTNING STEG-FÖR-STEG PROCESS
i den integrerade, dvs. "vit tank" vattentätningssystem
1.
WPM® Crack Inducing Waterstop
WPM® Crack Inducing vattenstopp profiler läggs till betongstrukturen för att kontrollera krympningssprickor.
Med hjälp av vår 3D Automatiska Sprickinducerare Kalkylators plan är installationen av profilen enklare än någonsin, eftersom den visar exakt var profilen ska installeras med en noggrannhet på en cm.
2.
WPM®
Metal sheet Waterstop
Byggfogsprofiler läggs till strax före gjutprocessen för att förhindra vatteninfiltration från byggfogar.
Med hjälp av vår 3D Automatiska Sprickinducerare Kalkylators plan är installationen av profilen enklare än någonsin.
3.
Kristallin tillsats till betongblandning
Kristallin tillsats blandas i betongen i betongfabriken. Vi använder kristallin tillsats i lösliga påsar så att den kan sättas in i blandningen på ett bekvämt sätt och utan avfall.
Installationsanvisningar för betong med kristallint tillsatsmedel
4.
Betonggjutning
Betong som blandas med kristallin tillsats hälls efter att alla byggnadsfogar och sprickinducerande profiler har installerats.
5.
Betongstrukturen är vattentät efter gjutningsprocessen!
Det finns inget behov av att lägga till en extra membran till det yttre lagret av strukturen - om inte den underjordiska delen används som bostäder.
Om det uppstår några sprickor kommer den kristallina tillsatsen i betongen att växa ihop dem (sprickor upp till 0,4 mm)
YTTRE MATERIAL
vi använder för att vattentäta alla extra nödvändiga komponenter
KRASO -
Rörgenomföringar
Kraso rörgenomföringar och tätningselement gör det enkelt att föra rör och kablar genom betongväggar utan vatteninfiltration.
Bekina BeSealed® -
Pluggar och Ringar
BeSealed hydrofila pluggar och ringar gör det möjligt för oss att vattentäta betongsprickor runt formverksavståndare och formverksavståndarna själva.
WFP Injektionssystem
Användning som en backup-tillägg till byggfogs vattenstopp, möjliggör injektion av injektionsharpiks för att stänga alla öppningar i byggfogen för att stoppa vatteninfiltration om det skulle inträffa.

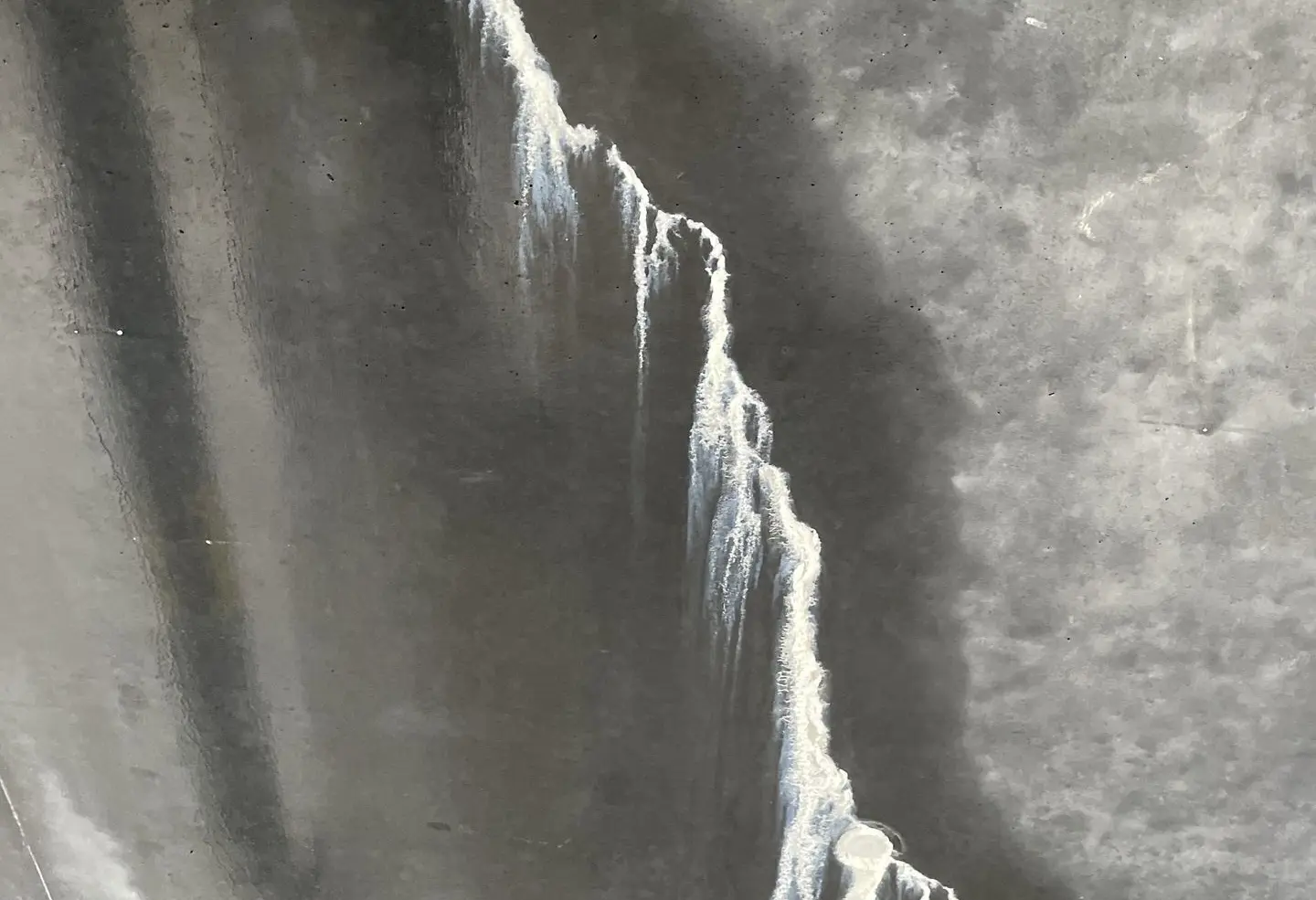

När man gjuter väggar över 10 m utan WPM® Crack Inducing Waterstop är det garanterat att sprickor på grund av krympning kommer att uppstå!
Med vår erfarenhet från 2008 har vi sett samma problem otaliga gånger!
Sprickor på grund av krympning uppträder oftast efter varje 4-5 m.
När vi använder WPM® Crack Inducing Waterstop med beräknat avstånd kan vi lösa problemet med krympningssprickor!
Eftersom vi såg att krympningssprickor främst uppträder efter varje 4-5 m beslutade vi oss för att prova olika sprickinducerare på marknaden. Snart kom några av deras brister fram, och vi beslutade att göra vår egen sprickinducerande vattenstopp utan felen.

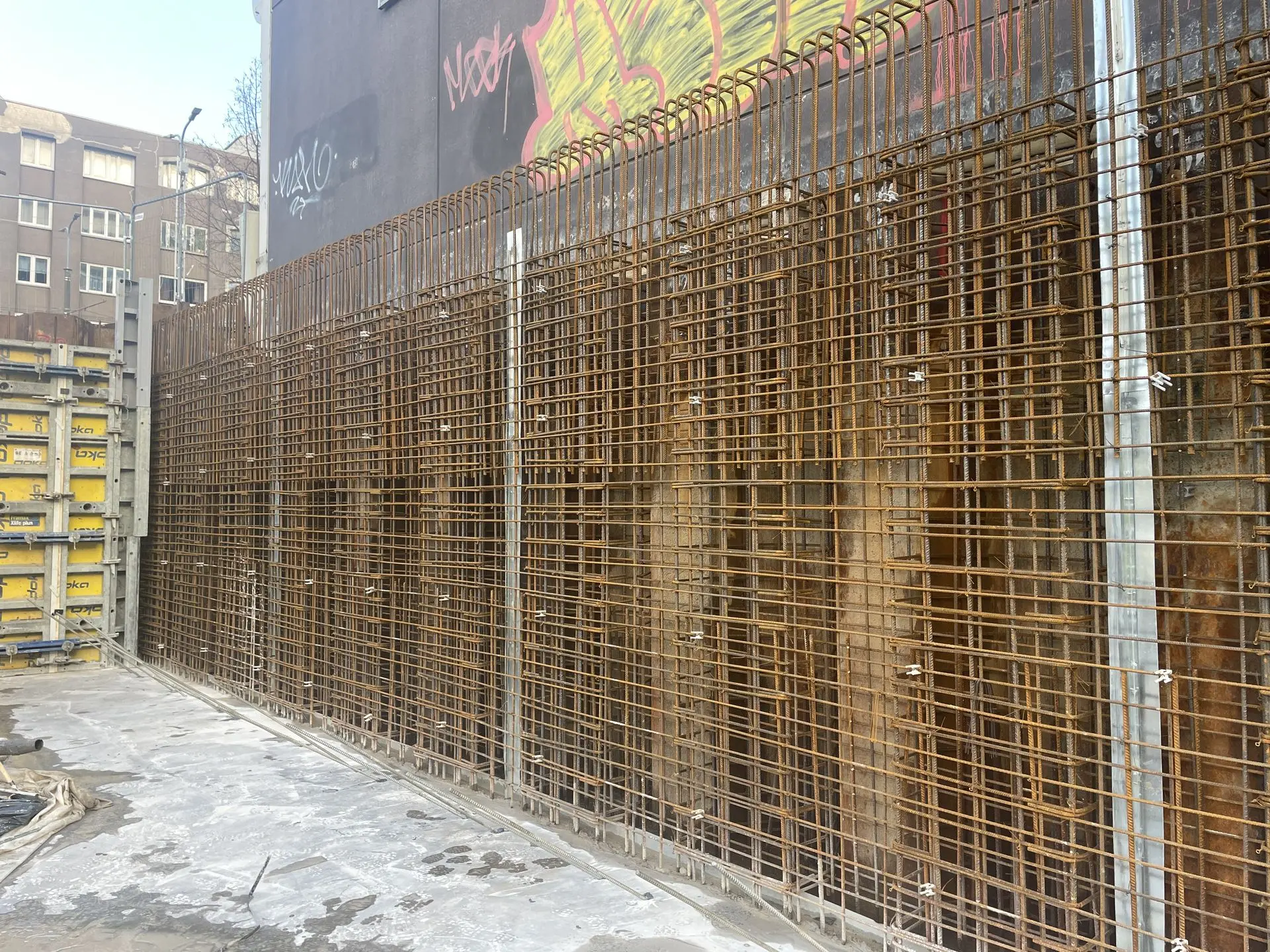

I bilden kan vi se hur vi på en 20 m vägg använder tre WPM® Crack Inducing Waterstops med ett avstånd på 5 m för att kontrollera och styra krympningssprickor samtidigt som vi vattentätar dem.

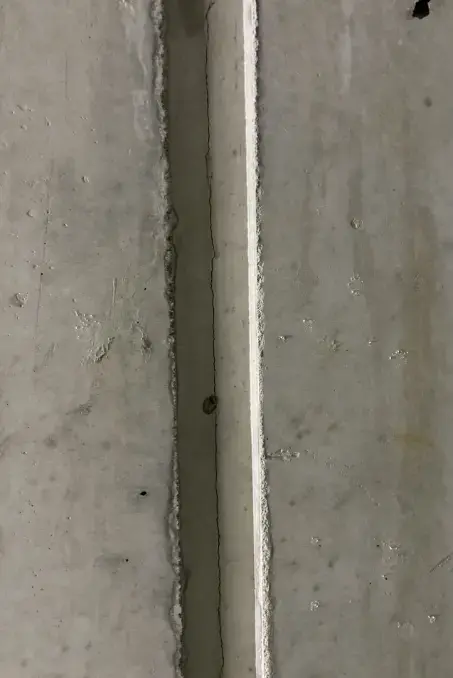

Resultat av WPM® Crack Inducing Waterstop - Kontrollerade och vattentäta krympningssprickor.
Här är en prisjämförelse mellan den klassiska, dvs. "svarta tanken" vattentätningsmetoden och den integrala, dvs. "vita tanken" vattentätningsmetoden på samma underjordiska struktur:
| Med aktuella priser (Estland) | Vattentätning med den bituminösa membranen (svart tankmetod) | Vattentätning med kristallin tillsats och WPM® vattenstopp (vit tankmetod) |
| Grundplatta | 3200m2 x 35€ = 112 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| Väggar | 1700m2 x 22€ = 37 400€ | 425m3 x 3kg = 1275kg x 6.90€ = 8 797.5€ |
| Intermediär tak (-1) | 3200m2 x 20€ = 64 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| Intermediär tak (0) | 3200m2 x 20€ = 64 000€ | 1000m3 x 3kg = 3000kg x 6.90€ = 20 700€ |
| WPM® Crack Inducing Waterstop | - | 660m x 51.50€ = 33 990€ |
| WPM® Waterstops | 500m x 10€ = 5000€ | 500m x 10€ = 5000€ |
| Förstärkning | 1000m x 10€ = 10 000€ | 1000m x 10€ = 10 000€ |
| SUMMA | 292 400€ | 119 887.5€ |
Spara på metall
Eftersom stålpriserna har stigit kan vi använda WPM® Crack Inducing Waterstop för att använda mindre diameter armeringsjärn i konstruktioner som inte behöver överdimensionering för att kontrollera krympningssprickor.
URVAL AV PROJEKT
som har använt ett "White tank" vattentätningssystem
Sadama 4, Tallinn, ANKUR
- 1 floor underground
AS Merko Ehitus Eesti
- Betongvolym 1200 m³
Marijas 2a, Riga
- 2 våningar under jord
Novira Capital SIA
- Betongvolym 3800 m³
Järve 2, Tallinn, Järve torn
- 2 våningar under jord
TTP AS
- Betongvolym 3490 m³
Tērbatas 72, Riga
- 1 våning under jord
YIT Latvija SIA
- Betongvolym 1169 m³
Eksporta 1A, Pētersala-Andrejsala, Riga
- 1 floor underground
PRO DEV SIA
- Betongvolym 1560 m³
Regati pst 3/4, 3/5, 3/6, 3/7, Pirita, Tallinn, Regati Homes (Jag scen)
-1 våning under jord
Liven AS
- Betongvolym 3000 m³
Rüpniecibas 27, Riga
- 1 våning under jord
Merks SIA
- Betongvolym 2540 m³
Paldiski mnt 120, Pikaliiva Kaarmaja
-1 våning under jord
Bonava Eesti OÜ
- Betongvolym 3400 m³
Tērbatas gatan 72, Riga, Lettland
Vad tycker YIT Lettland om "White Tank"-lösningen i allmänhet?"Vi gillar att materialen var lätta att hantera och installera. Den bästa delen är att det inte var något klister eller putsning av någonting, rent och snabbt arbete! Ledtiden var snabbare än vad vi var vana vid tidigare, vilket bara var en bonus för oss!"
Planerar YIT Latvija att fortsätta använda "White Tank" vattentätningslösning i samarbete med Primostar SIA?
"När vi kan så kommer vi definitivt att göra det! Lösningen är snabb och enkel och Crack Inducers är geniala för att kontrollera krympningssprickor!"
LÄS MER OM KUNDHISTORIEN
VAD KOMMER DU ATT FÅ
med vår "vita tank" vattentäta lösning?
Komplett
Vattentätning
Den hela betongstrukturen fungerar som sin egen vattentäta barriär, eftersom lösningen är en del av strukturen själv – inga membran behövs.
Betongstrukturen är vattentät omedelbart efter gjutning. Du får ett system som håller din byggnad vattentät under hela dess livslängd.
Snabbare installation och
lägre arbetskostnader
”White Tank”-systemet kan installeras upp till 20 gånger snabbare än traditionella vattentätningsmetoder.
Du får jobbet gjort snabbare samtidigt som du sparar betydligt på arbetskrafts- och tidskostnader.
Upplevelse som sparar
tid och pengar
Med över 20 års praktisk erfarenhet vet vi vad som verkligen fungerar på plats.
Du får beprövade lösningar och expertvägledning som hjälper till att förebygga problem innan de uppstår.
En Pålitlig Partner
du kan lita på
Primostar har vuxit stadigt sedan 2000 – stark, stabil och alltid där när det behövs.
Du får en partner som håller löften och står fast bakom varje projekt.
